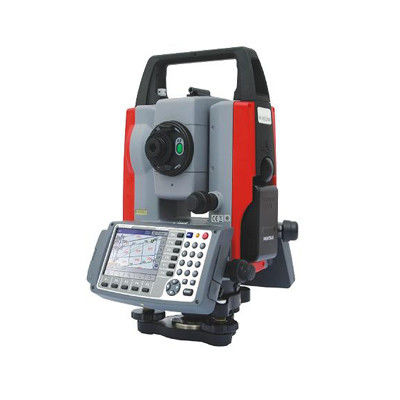

PENTAX W-822NX TOTAL STATION

W-822NX

W-823NX

W-825NX

W-835NX

Teleskop

Büyütme

30 X

Optik diyafram

45mm (EDM45mm)

Çözüm gücü

3 saniye.

Görme alanı

2.6% (1°30′)

En az odaklama

1.0m

Odaklan.

Otomatik odaklama + Güçlü odaklama + El

Faz diferansiyeli

Veri İşleyicisi

CPU, Saat sıklığı

Intel Xscale,400MHz

- OS.

Microsoft® Windows® CE.NET 4.2

İç bellek

SDRAM = 64MB

FLASH = 128MB (dahili)

Arayüz

RS-232C / USB (USB Mini-B Bağlayıcısı) / CF TypeII Slot / SD Slot

Görüntüle

3.7 inç, renkli LCD, 640 x 480 piksel *(5)

arka ışık ve dokunmatik panel fonksiyonu ile

miktarı

2

1

Klavye

33 anahtar.

EDM

Lazer sınıfı

Sınıf ((IIIa) 3R / Sınıf ((II) 2 (Seçici)

Uzaklık ölçüm aralığı

Yansıtıcı olmayan

1.5m - 270m

Mini prizma

1.5m - 1100m (1600m) *(1)

1P

1.5m - 3400m (4500m) *(2)

3P

200m - 4500m (5600m) *(2)

Yansıtıcı levha

1.5m - 600m (800m) *(3)

Doğruluk

Prisma, yansıtıcı levha

±(2 + 2ppm x D) mm

Yansıtıcılar

±(5 + 2ppm x D) mm *(4)

±(5 + 3ppm x D) mm *(4)

Ölçme süresi

Tekrarla.

Normal: Prizma, Ref. sayfa 2.0sec. (1mm)

Normal: Prizma, Ref. kağıdı 1.2 saniye (1 mm) * Hızlı mod

Track: Prism, Ref. Sheet 0.4 saniye (1cm)

Başlangıç ölçümü

Normal: Yansıtıcısız 2.3 saniye (1 mm)

Normal: Prizma, Ref. kağıdı 2.5 saniye (1 mm) * Hızlı mod

Uygulama yazılımı

Seçici

Hafıza

İç

128MB

Hafıza kartı

2GB (En fazla) *(6)

Açı ölçümü

Yöntem

Mutlak Döner Kodlayıcı

Doğruluk (ISO17123-3)

2 inç

3 inç

5 inç

Kompensatör

Üçlü Eksen

Çift Eksen

Dokunma vida

2 hız

1 hız

Tarih saati

Kullanılabilir

Plummet

Görünür Lazer, ±0.8mm (araç yüksekliği 1.5m)

Plaka seviyesi ((elektronik)

Plaka seviyesi (elektronik) 30′′/1div.

Dairesel seviye

8 ′′/2 mm

Suya dayanıklı

IP54

Çevre sıcaklığı

-20°C - +50°C / -4°F - 122°F (İş aralığı)

Batarya paketi BP02

Ni-MH (Şarj edilebilir) (4300mAh ), DC6V

Çalışma süresi

Sürekli Yaklaşık 3 saat (ETH + EDM ),

Yaklaşık 2.2 saat şarj süresi ile 8 saat (ETH)

Ağırlık

Yaklaşık 380 gram.

Şarj cihazı BC03

Giriş voltajı: AC100 - 240V (AC01)

ve AC Adaptörü AC01

Çıkış voltajı: DC7.5V (BC03)

Ağırlık: 280g

Temel

Ayrılabilir

Değişim

Fiziksel (batarya dahil)

Boyut

197 (W) x 347 (H) x 217 (L) mm

Ağırlık

6.3kg

6.1kg
