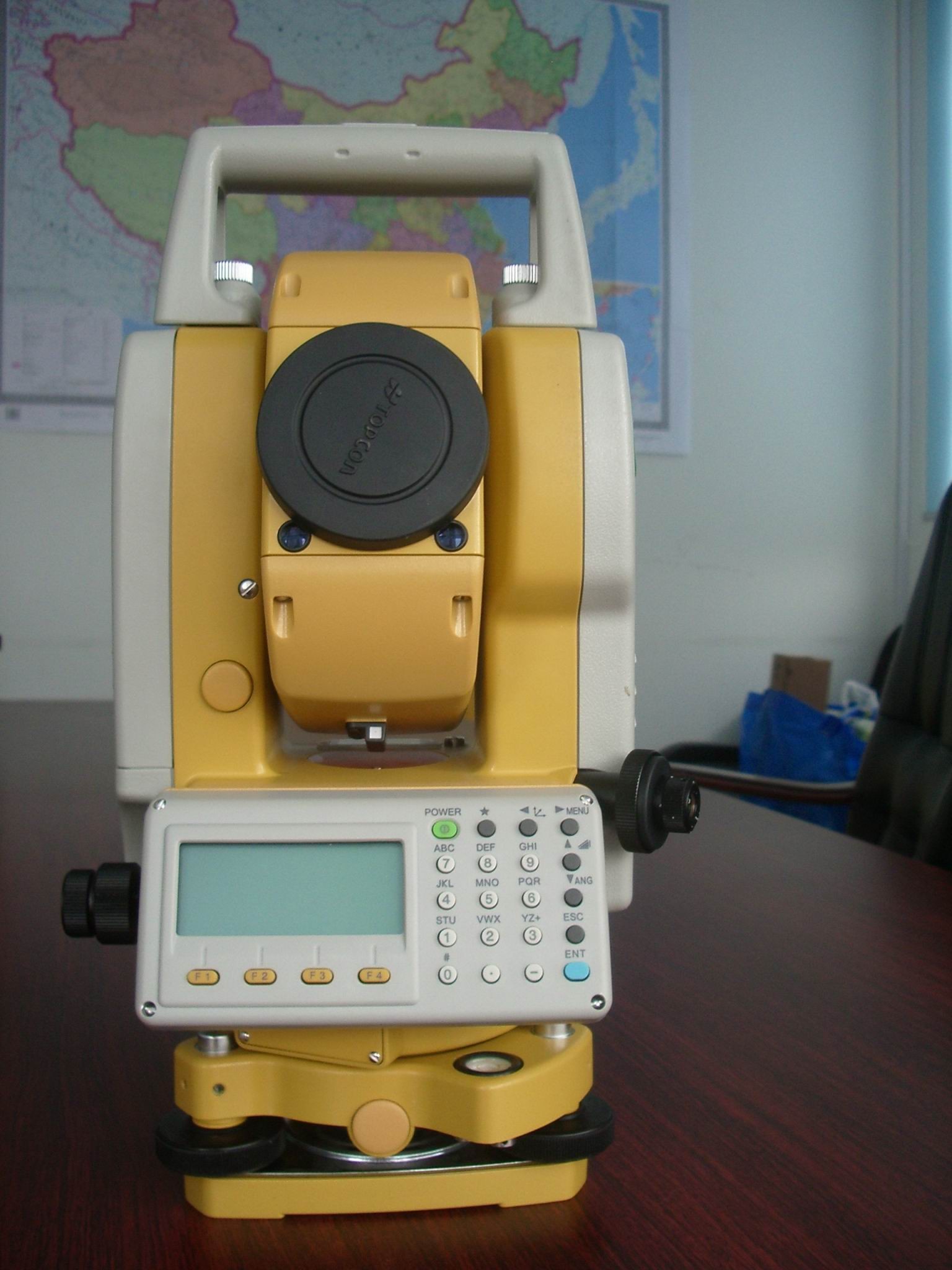

Topcon Total Station GPT102R Reflektörsüz Total Station

TELESKOP

Uzunluk

150mm (5,9 inç)

Objektif Lens Çapı

45mm (1,77 inç), EDM 50mm (1,97 inç)

Büyütme

30x

Görüntü

Dik

Görüş Alanı

1°30'

Çözünürlük Gücü

2,8"

Minimum Odak Mesafesi

1,3m (4,27 ft.)

MESAFE ÖLÇÜMÜ - PRİZMA MODU

Ölçüm Menzili

Mini prizma 1.000m (3.280 ft.)
1 prizma 3.000m (9.900 ft.)

Ölçüm Doğruluğu

±(2mm + 2ppm x D)m.s.e.

Ölçüm süresi

İnce mod 1mm (0,005 ft.) 1,1s (İlk 2,5s)
İnce mod 0,2mm (0,001 ft.) 1,5s (İlk 3,0s)
Kaba mod 1mm/10mm (0,005/0,02 ft.) 0,8s (İlk 2,5s)

MESAFE ÖLÇÜMÜ - YANSITICISIZ MOD

Ölçüm Menzili

Durum I*1: 1,5m - 350m (5 ft. - 1.150 ft.)

Ölçüm Doğruluğu

±(3mm + 2ppm x D)m.s.e.

Ölçüm süresi

İnce mod 1mm (0,005 ft.) 1,7s (İlk 3,0s)
İnce mod 0,2mm (0,001 ft.) 2,6s (İlk 3,5s)
Kaba mod 1mm/10mm (0,005/0,02 ft.) 1,0s (İlk 2,0s)

AÇI ÖLÇÜMÜ

Yöntem

Mutlak Okuma

Minimum Okuma

GPT-102R
1" / 5" (0,2mgon/1mgon)

Doğruluk

GPT-102R
2" (0,6mgon)

Daire Çapı

71mm (2,8 inç)

EKRAN/KLAVYE

Ekran

Arkadan aydınlatmalı Grafik LCD 160 x 64 Nokta, 20 karakter x 4 satır

Klavye

Alfanümerik, 24 tuş

EĞİM DÜZELTMESİ

Eğim Sensörü

GPT-102R
Tek eksenli

Yöntem

Sıvı tipi

Telafi Aralığı

±3'

Düzeltme Birimi

1" (0,1mgon)

DİĞERLERİ

Lazer İşaretçi

Kırmızı Lazer Diyot, Dalga boyu 690nm

Nokta Rehberi

İki Turuncu LED

Dahili Bellek

Maks. 24.000 nokta

Arayüz

RS-232C

Cihaz Yüksekliği

176mm (6,93 inç)

Lazer Sınıfı

Sınıf I/1M (EDM), Sınıf 2 (Lazer İşaretçi/Lazer Şakül)

Dairesel Su Terazisi Hassasiyeti

10'/2mm

Plaka Su Terazisi Hassasiyeti

GPT-102R
30"/2mm

Boyut

336(Y) x 184(G) x 172(D) mm

Ağırlık

Cihaz (pil dahil) 5,3kg (11,6 lbs)
Plastik Taşıma Çantası 3,4kg (7,5 lbs)

Toz ve Su Koruması (IEC 60529)

IP66 (BT-52QA takılıyken)

Çalışma Sıcaklığı

-20°C ila +50°C (-4°F ila +122°F)

Pil BT-52QA Çalışma Süresi

Mesafe ve Açı Ölçümü - Yaklaşık 5,0 saat / Bluetooth bağlantısı ile Yaklaşık 4,2 saat
Sadece Açı Ölçümü - Yaklaşık 45 saat
