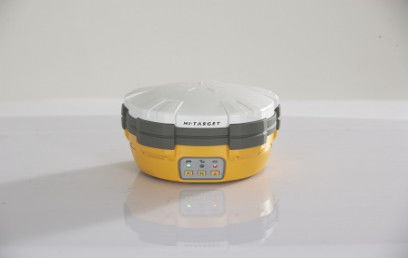

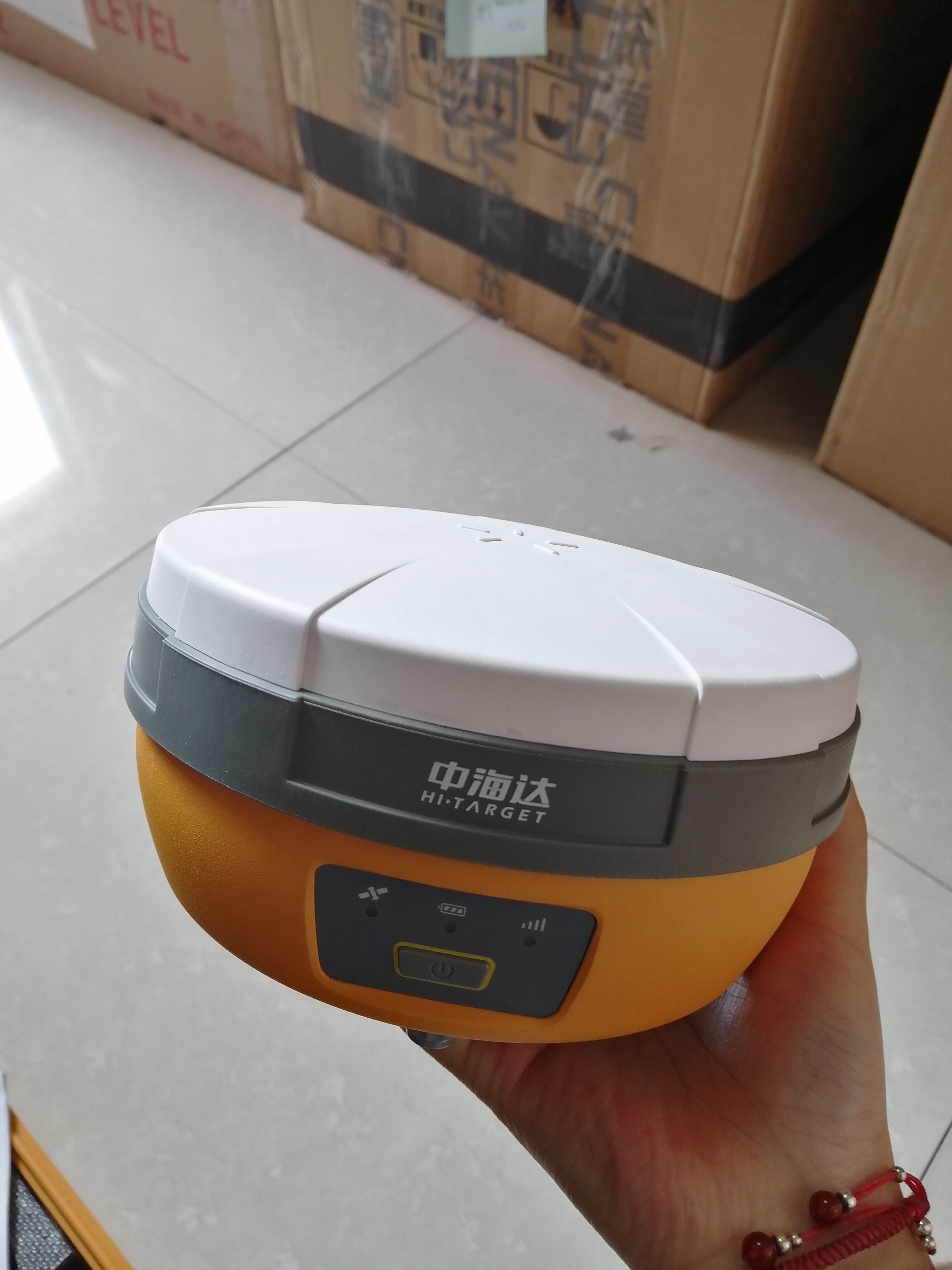

Hi-Target V30 plus Multi Constellation Rtk Gnss Alıcı Toz Geçirmez Tamamen Mühürlü Çin arazi araştırması

Çoklu takımyıldız takibi

220 izleme kanalı.

GPS, GLONASS, GALILEO, BDS, SBAS'ı destekler.

NGS onaylı GNSS anteni.

Akıllı operasyon

Tüm operasyonu yönlendiren akıllı bir hoparlör ile donatılmıştır.

Çoklu tek düğmeli işlevler, tek düğmeyle otomatik temel kurulumu gibi saha çalışmasını kolaylaştırır, gezici açıldığında sabit çözüm alabilir.

RTK uygulamasını çeşitlendirin

İsteğe bağlı alıcı-verici UHF radyo

Alıcı-verici UHF telsiz, çalışma modunun baz ve gezici arasında değiştirilebilir olmasını sağlar.

2 watt HI-TARGET dahili UHF telsiz ve 2 watt Pacific Crest TrimTalk © dahili UHF telsiz isteğe bağlıdır.Pacific Crest TrimTalk © dahili UHF telsizi diğer telsizlerle uyumludur.
Çıkarılabilir dahili UHF telsizi, kullanıcıların basitçe tamir etmesini veya değiştirmesini sağlar.

CORS sisteminde sorunsuz çalışma

Dahili GPRS / GSM / 3G modülü, V30'un ağ RTK konumlandırmasıyla mükemmel çalışmasını sağlar.

Uzun ömürlü pil

5000mAh Li-ion pil ile güçlendirilmiştir.

Statik çalışma süresi 13 - 15 saat.

RTK Rover (UHF / GPRS / GSM) çalışma süresi 10-12 saattir.

RTK Baz çalışma süresi 8-10 saat.

Sağlam ve benzersiz tasarım

IP67 toz / su koruması.

Beton üzerine 3 metrelik doğal düşüşe dayanıklıdır.

Üstün konumlandırma yeteneği sağlamak için hızlı izleme ve engellemeden ve çok yollu etkiden mükemmel kaçınma veya azaltma.

ÖLÇÜMLER

• 220 Kanal

• Gelişmiş Pacific Crest Maxwell 6 Özel Anket GNSS Teknolojisi

• GNSS sözde aralık ölçümleri için yüksek hassasiyetli çoklu ilişkilendirici

• Düşük gürültü, düşük çok yol hatası, düşük zaman alanı korelasyonu ve yüksek dinamik yanıt için filtrelenmemiş, düzleştirilmemiş sözde aralık ölçüm verileri

• 1 Hz bant genişliğinde <1 mm hassasiyetle çok düşük gürültülü GNSS taşıyıcı faz ölçümleri

• dB-Hz cinsinden bildirilen Sinyal-Gürültü oranları

• Kanıtlanmış Pacific Crest alçak irtifa izleme teknolojisi

Eşzamanlı olarak izlenen uydu sinyalleri

GPS: Eşzamanlı L1C / A, L2C, L2E, L5

GLONASS: Eşzamanlı L1C / A, L1P, L2C / A (yalnızca GLONASS M), L2P

SBAS: Eşzamanlı L1 C / A, L5

Galileo: Eşzamanlı L1 BOC, E5A, E5B, E5AltBOC

BDS: B1, B2

QZSS: L1 C / A, L1 SAIF, L2C, L5

KONUMLANDIRMA PERFORMANSI

Statik ve Hızlı Statik GNSS ölçümü

Yatay: 2,5 mm + 0,5 ppm RMS

Dikey: 5mm + 0.5ppm RMS

İşlem Sonrası Kinematik

(PPK / Stop & Go) GNSS araştırması

Yatay: 1cm + 1ppm RMS

Dikey: 2,5 cm + 1 ppm RMS

Başlatma süresi: tipik olarak baz için 10 dakika, gezici için 5 dakika

Başlatma güvenilirliği: tipik olarak>% 99,9

Gerçek Zamanlı Kinematik (RTK) ölçme

Yatay: 8mm + 1ppm RMS

Dikey: 15mm + 1ppm RMS

Başlatma süresi: tipik olarak <8 saniye

Başlatma güvenilirliği: tipik olarak>% 99,9

Kod Diferansiyel GNSS konumlandırma

Yatay: 25cm + 1ppm RMS

Dikey: 50cm + 1ppm RMS

SBAS href = "#_ edn4" [iv]: 0,50 m Yatay, 0,85 m Dikey

DONANIM

Fiziksel

Boyutlar (G x Y): 19,50cm x 10,40cm (7,68 inç x 4,09 inç)

Ağırlık: 1,3 kg (2,86 lb) dahili batarya, dahili radyo, standart UHF anteni ile

Çalışma sıcaklığı: -45 ℃ ila + 65 ℃ (-49 ℉ ila + 149 ℉)

Saklama sıcaklığı: -55 ℃ ila + 85 ℃ (-67 ℉ ila + 185 ℉)

Nem:% 100, dikkate alındığında

Suya / toza dayanıklı: IP67 toza dayanıklı, 1m (3,28ft) derinliğe kadar geçici daldırmaya karşı korumalı.

Şok ve Titreşim: Beton üzerine 3 m (9,84 ft) doğal düşüşe dayanacak şekilde tasarlanmıştır.

Elektriksel

Güç 6V - 28V DC harici güç girişi

Güç tüketimi 2.5W

Dahili güç ve harici güç arasında otomatik geçiş

Dahili pil bölmesinde şarj edilebilir, çıkarılabilir 7,4V, 5000mAh Lityum-İyon pil

Dahili pil ömrü

Statik 13 - 15 saat

RTK Rover (UHF / GPRS / 3G) 10-12 saat

RTK Tabanı 8-10 saat

I / O arayüzü

1 x Bluetooth

1 x standart USB2.0 bağlantı noktası

2 x RS232 seri bağlantı noktası

2 x DC güç girişi (8-pin ve 5-pin)

İLETİŞİM VE VERİ DEPOLAMA

GPRS / GSM veya 3G

Tam entegre, tamamen kapalı dahili GPRS / GSM veya 3G

Ağ RTK (CORS aracılığıyla) aralığı20-50km

HI-TARGET dahili UHF radyo (standart)

Frekans: 116 kanal ile 460 MHz

İletim Gücü: 0.1W, 1W, 2W ayarlanabilir

İletim Hızı: 19,2 Kbps'ye kadar

Çalışma Aralığı: 3 ~ 5Km tipik, 8 ~ 10km optimal

Pacific Crest XDL mikro Dahili UHF Telsizi

Frekans: 403 ~ 473 MHz

İletim Gücü: 0.5W, 1.0W, 2.0W ayarlanabilir

İletim Hızı: 19,2 Kbps'ye kadar

Radyo iletişim protokolünün çoğunu destekleyin

Çalışma Aralığı: Tipik 3 ~ 5 km, optimum 8 ~ 10 km

HI-TARGET Harici UHF telsiz (standart)

Frekans: 116 kanal ile 460 MHz

İletim Gücü: 5W, 10W, 20W, 30W ayarlanabilir

İletim Hızı: 19,2 Kbps'ye kadar

Çalışma Aralığı: 8 ~ 10Km tipik, 15 ~ 20km optimal

Pacific Crest ADL Vantage Pro Harici UHF telsizi

Frekans: 390 ~ 430 MHz veya 430 ~ 470 MHz

İletim Gücü: 4W - 35W arası ayarlanabilir

İletim Hızı: 19,2 Kbps'ye kadar

Radyo iletişim protokolünün çoğunu destekleyin

Çalışma Aralığı: 8 ~ 10Km tipik, 15 ~ 20km optimal

Diğer harici iletişim cihazlarını destekleyin

Örneğin, harici GSM modem.

Veri depolama

64MB dahili hafıza

Veri formatları

(1Hz konumlandırma çıkışı, 50 Hz'ye kadar - kurulu seçeneğe bağlıdır)

CMR: sCMRx, CMR, CMR + girişi ve çıkışı

RTCM: RTCM 2.1, 2.2, 2.3, 3.0, 3.1 girişi ve çıkışı

Navigasyon çıkışları ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS

Navigasyon çıkışları Binary: GSOF

Saniyede 1 Darbe Çıkışı
